扩展模块

XCx控制单元可提供多种组件支架、电源和扩展模块。



多功能激光模块XSL-A

特点：

                    ^_.  PSP输出（2通道）

                    ^_.  PWM输出（1通道）

                     ^_. 模拟输入4x

                     ^_.  模拟输出4x



优点：

                     ^_. 通过自由定义激光脉冲，可精细调整切割质量

                     ^_. 防止激光过载的安全功能（限制接通时间）

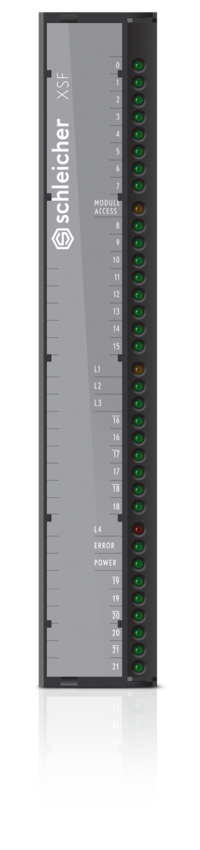

多功能模块XSF

特点：

                    ^_.  用于传感器信号采集的快速输入，频率高达 2 MHz

                   ^_.用于生成信号的快速输出，频率高达 2 MHz



优点：

                      ^_.可以检测到小于1μs的脉冲

                      ^_.高干扰抑制



XSF基本功能：

                      ^_.高动态、灵活的PWM输出功能

                     ^_. 步进电机控制

                      ^_.增量式编码器的编码器接口





多功能模块XSL

XSL模块用于精确的激光控制。

特点：

                     ^_. 用于传感器信号采集的快速输入，频率高达 2 MHz

                     ^_. 用于生成信号的快速输出，频率高达 2 MHz



优点：

                     ^_.可以检测到小于1μs的脉冲

                     ^_.高干扰抑制



XSL基本功能：

                     ^_. 高动态、灵活的PWM输出功能

                      ^_.步进电机控制

                      ^_.增量式编码器的编码器接口

                      ^_.微秒级精确控制数字输出，例如用于激光应用



PSP功能（位置同步脉冲）

                      ^_.输出位置精确的脉冲

                     ^_.每毫米可配置的脉冲数

                    ^_.  可配置的脉冲长度

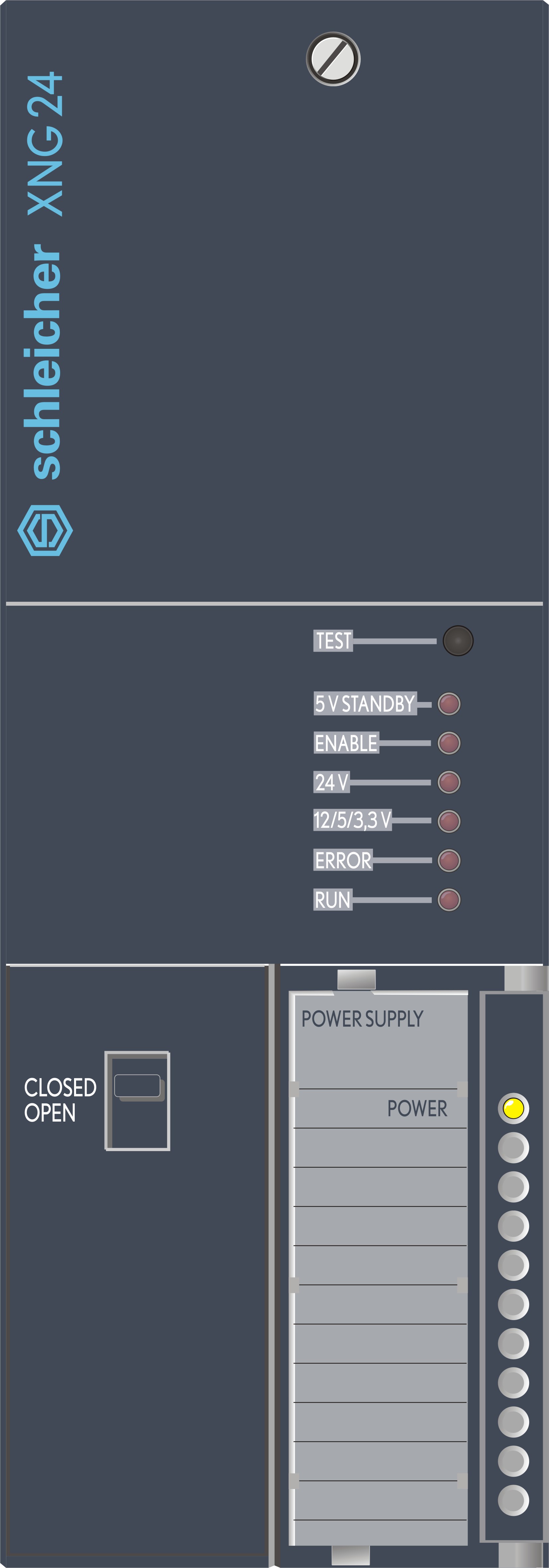

电源设备XNG

开关电源XNG 24提供内部控制电压（24 V DC，12 V DC，5 V DC和3.3 V DC）给组件支架供电。



设备：

                      ^_.即用型继电器

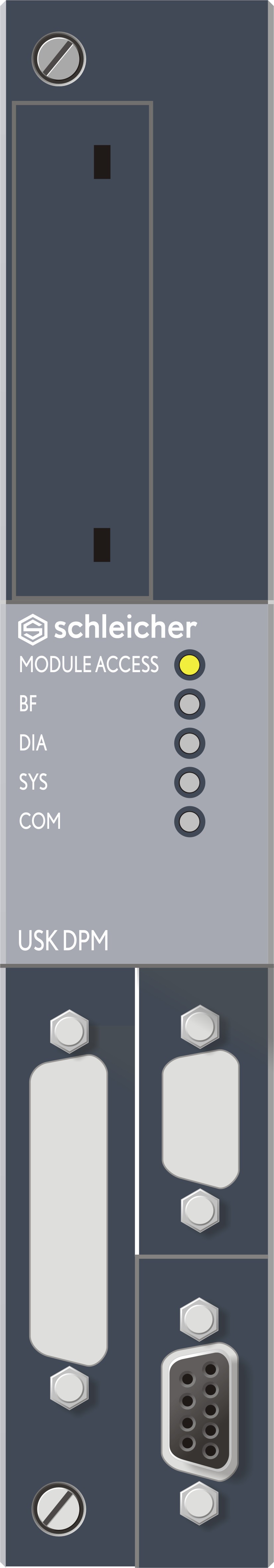

通讯模块USK DPM

USK DPM根据Profibus DP总线接口扩展了控制系统，并作为Profibus DP 1类主站运行。

特点：

                      ^_.XCx系统的从CPU

                     ^_.自动数据传输速率高达12 Mbps

                     ^_.通过操作系统文件ProConOS.ini和Hilscher Sycon配置器进行配置

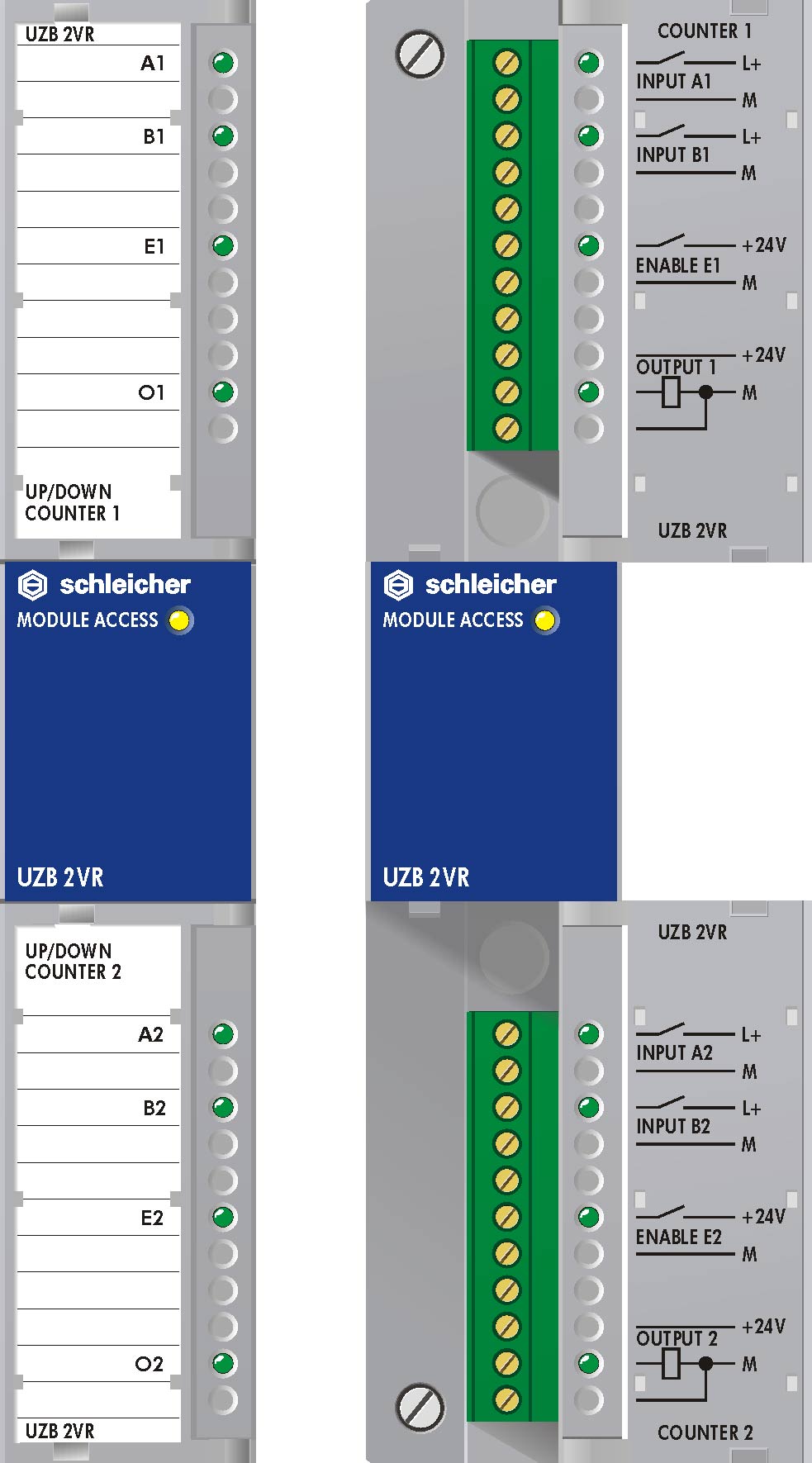

计数器模块UZB

具有2个双向计数器的计数器模块UZB与增量编码器配合使用，用于检测快速计数脉冲。

特点：

                      ^_.带有输入电压为24 V和5 V的模块

                    ^_.  两个独立的正向/反向计数器（最大输入计数频率：100 kHz，计数范围：0至65535）

                    ^_. 组合的位/字模块



优点：

                     ^_. 响应时间短

                      ^_.可以独立于控制单元的循环单元来控制输出





藕合模块UKE

耦合模块UKE用于将第一个扩展组件支架与基本组件支架或另一个扩展组件支架进行并行总线耦合。

特点：

                      ^_.放置在扩展组件支架上

                      ^_.通过耦合电缆UKK连接（正面）





藕合模块UKZ

耦合模块UKZ用于基本组件支架和扩展组件支架的并行总线耦合。

特点：

                      ^_.放置在基本组件支架上

                      ^_.通过耦合电缆UKK连接（正面）

                     ^_.扩展模块中使用了耦合模块UKE

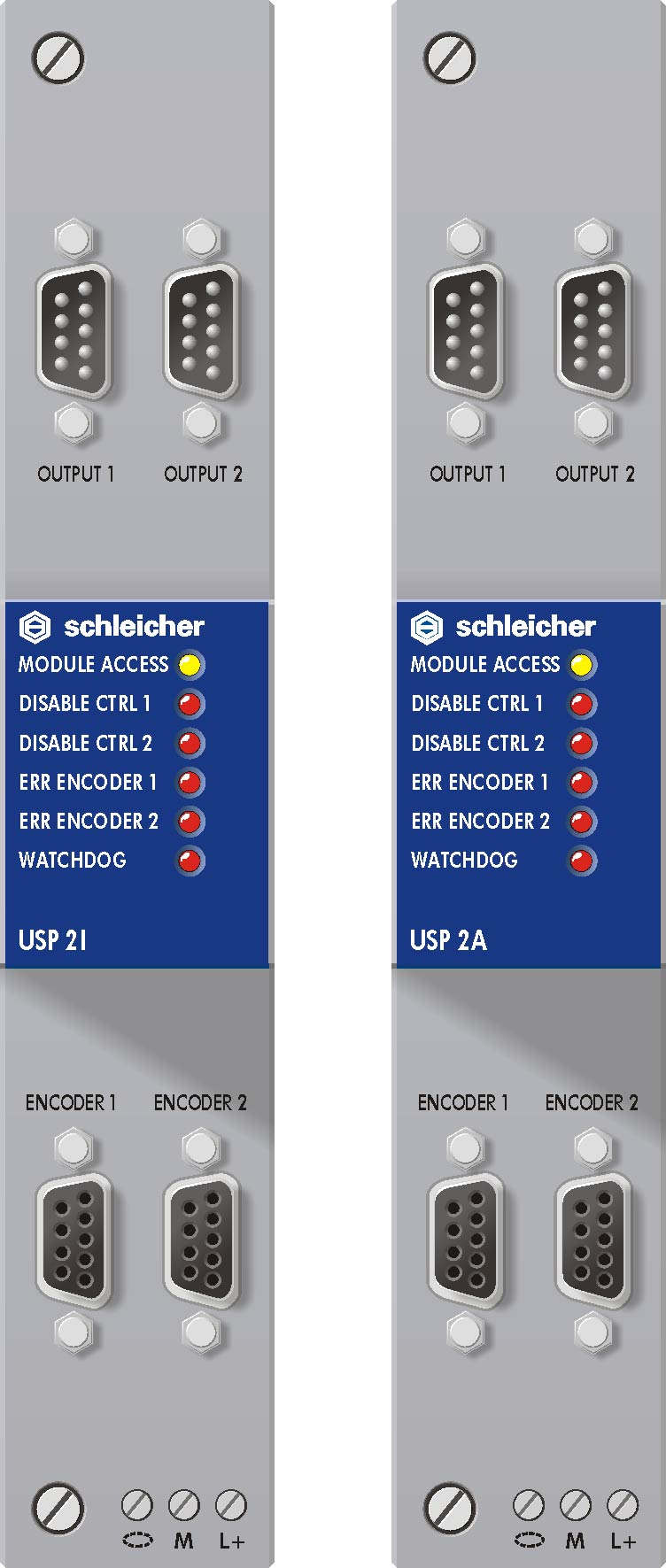

定位模块USP

特点：

                     ^_. 定位处理器USP 200 S和400 S

                    ^_.  CNC控制系统XCA 1100和XCN 700 SERCOS中的SERCOS接口

                      ^_.来自不同制造商的所有支持SERCOS的驱动器在一个环路中运行

                      ^_.在一个环路中可控制多达8个SERCOS控制器 （USP 200 S）

                      ^_.在两个环路中可控制多达16个SERCOS控制器（USP 400 S）

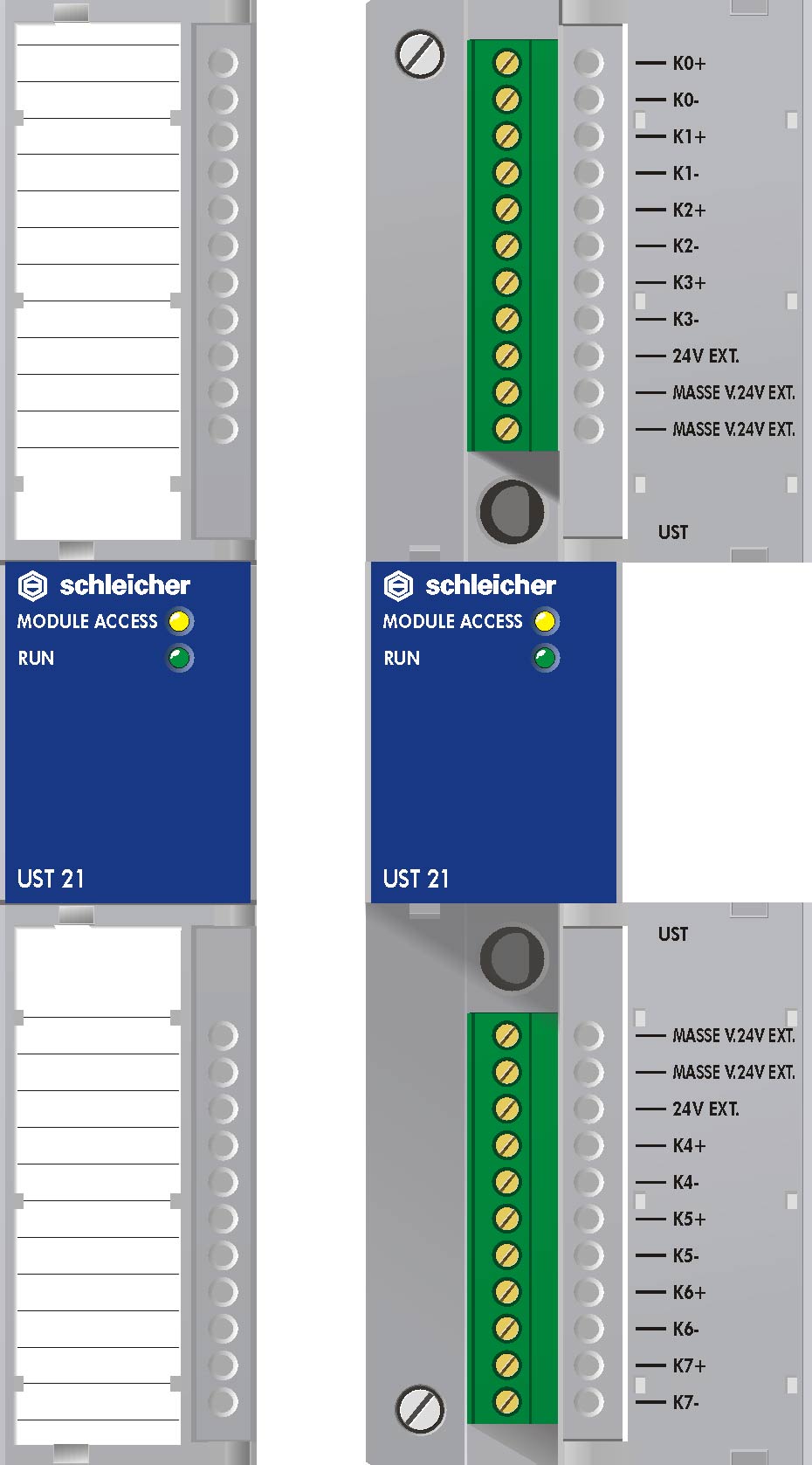

温度模块UST 2/21

特点：

                     ^_. 从-温度处理器

                    ^_.  检测和监控8个温度

                     ^_. 模拟到数字温度值的转换

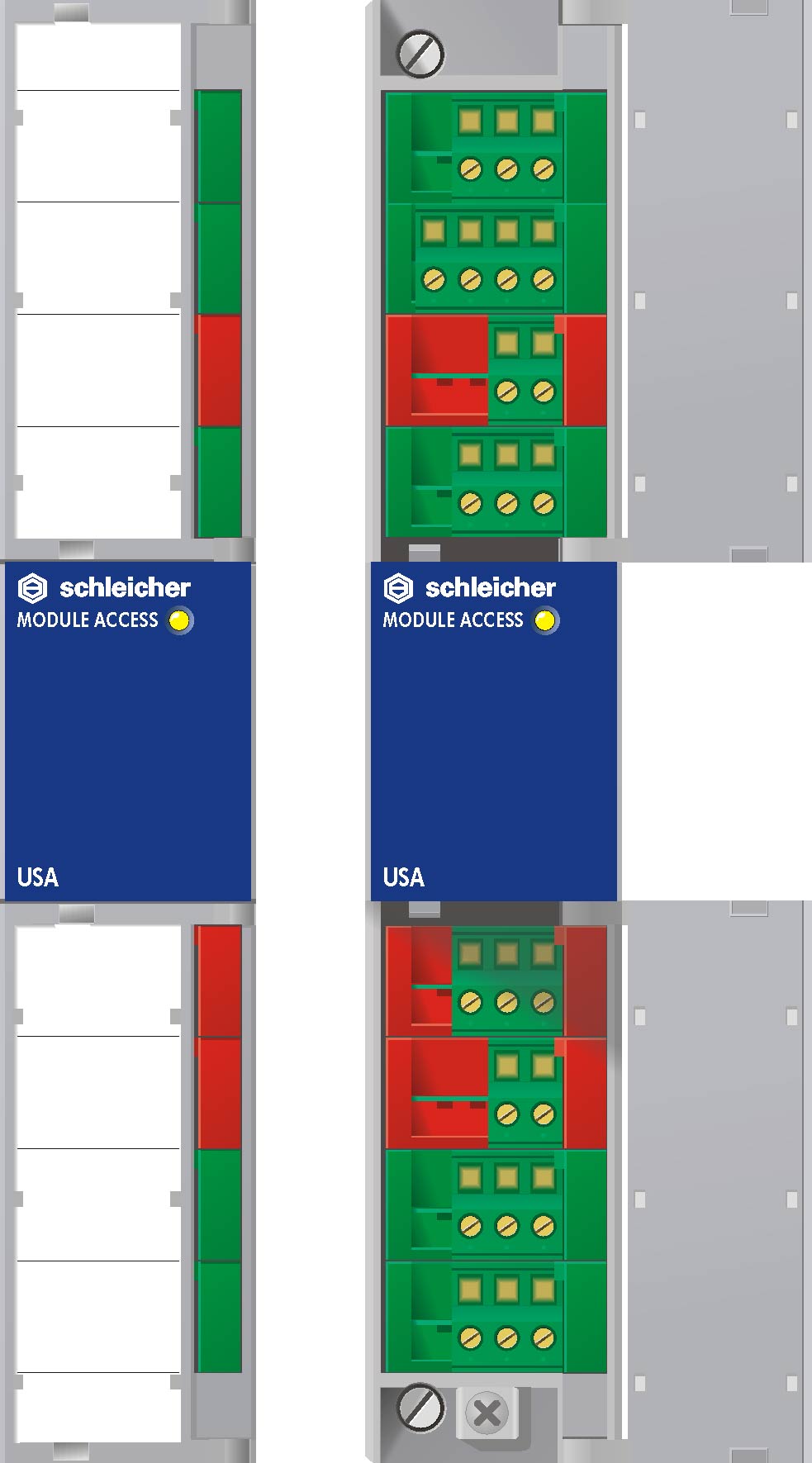

模拟模块USA

特点：

                      ^_.从-模拟处理器

                     ^_. 8个模拟通道

                     ^_.可自由配置为输入和/或输出

                     ^_.通过可插拔的接口模块适应外部模拟信号

                     ^_. 接口模块的任意组合





模拟模块UAK

特点：

                      ^_.模拟输入/输出模块（UAK 12E / 4A）

                     ^_. 12个输入0至+10 V（分为3组）

                     ^_. 4个输出±10V

                     ^_. 将控制电子设备的输入和输出电气隔离

                   ^_.用户程序设置输入的分辨率和集成时间





数字I/O模块UBA

特点：

                      ^_.输出模块

                      ^_.32个半导体输出用于24 V DC / 2 A，带有绿色状态显示

                     ^_. 使用光电耦合器将控制电子设备的输出电气隔离

                    ^_.  每个输出的最大电流：2 A

                      ^_.具有热关熔断功能的短路保护





数字I/O模块UBE

特点：

                     ^_. 输入模块

                      ^_.32个输入用于DC 24 V，带绿色状态显示

                      ^_.使用光电耦合器将控制电子设备的输入电气隔离，并在4组、每组8个输入中彼此隔离

                    ^_.  正向开关

                      输入信号延迟为1 ms （UBE 32 1D）或10 ms（UBE 32 10D）







数字I/O模块UBK

输入/输出模块

                      ^_.16个输入用于24 V DC

                      ^_.16个半导体输出用于24 V DC / 2 A，带绿色状态显示

                      ^_.使用光电耦合器将控制电子设备的输入和输出电气隔离，并在2组、每组8个输入中彼此隔离

                      ^_.正向开关输入

                      ^_.输入信号延迟为1 ms（UBK 16E 1D / 16A）或10 ms（UBK 16E 10D / 16A）

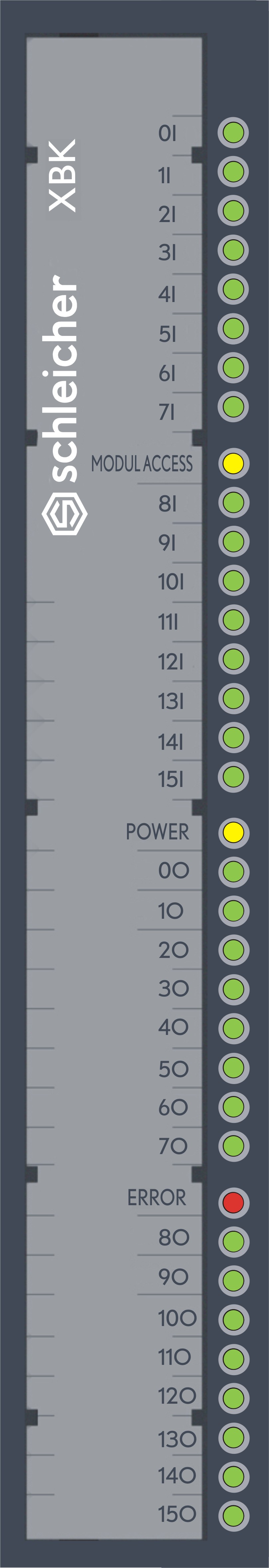

数字I/O模块XBK

特点：

                      ^_.输入/输出模块

                     ^_.16个输入用于24 V DC

                     ^_. 16个半导体输出用于24 V DC / 1 A，带绿色状态显示

                     ^_. 使用光电耦合器将控制电子设备的输入/输出电气隔离， 并在2组、每组8个输入中彼此隔离

                   ^_.   正向开关

                     输入信号延迟为1 ms（XBK 16E 1D / 16A / 1A）或10 ms（XBK 16E 10D / 16A / 1A）

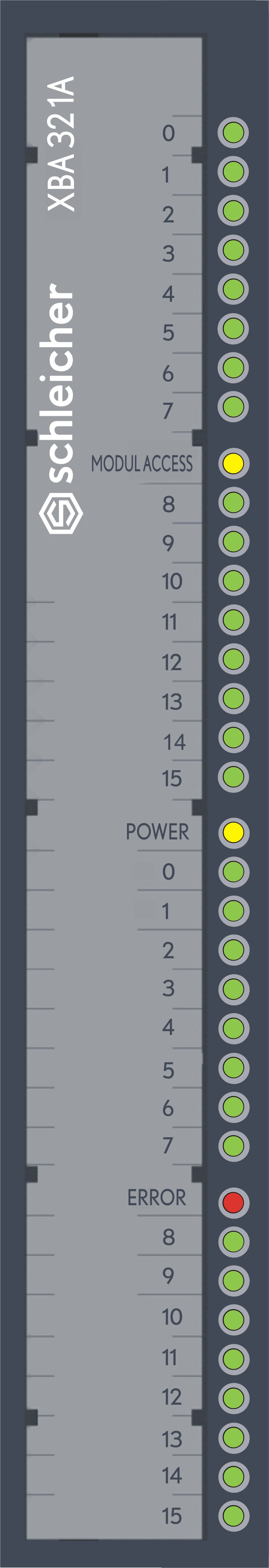

数字I/O模块XBA

特点：

                      ^_.输出模块

                     ^_.32个半导体输出用于24 V DC / 1 A，带有绿色状态显示

                    ^_.  使用光电耦合器将控制电子设备的输出电气隔离

                    ^_. 每个输出的最大电流：1 A

                     ^_.具有热熔断功能的短路保护

                      ^_.电感式截止峰值保护





数字I/O模块XBE

特点：

                     ^_. 输入模块

                     ^_. 32个输入用于24 V DC，带有绿色状态显示（包括四个中断输入）

                     ^_. 使用光电耦合器将控制电子设备的输出电气隔离，并在4组、每组8个输入中彼此隔离

                      ^_.正向开关

                      输入信号延迟为0.1 ms
